Устройство видеокарты

Видеокарта состоит из:

1. Графического процессора.

Эта составная часть видеокарты занимается расчетами данных выводимого изображения, что разгружает центральный процессор, обрабатывает команды трехмерной графики. Сейчас графические процессоры почти не уступают по сложности строения центральному.

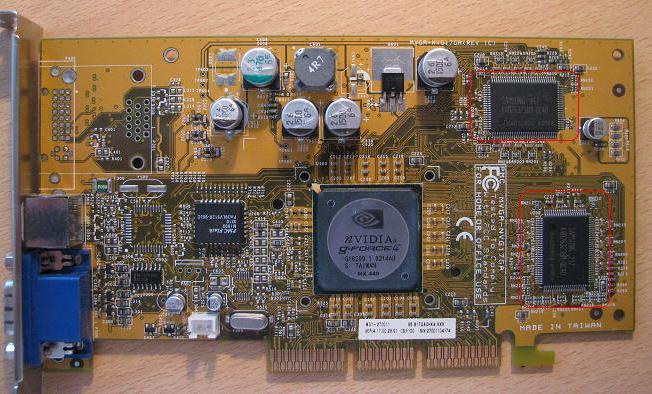

Устройство видеокарты общий вид

Графический процессор

Графический процессор видеокарты

2. Видеоконтроллера.

Видеоконтроллер обеспечивает образование изображения в видеопамяти, дает импульсы на формирование сигналов развертки для дисплея, производит обработку мониторов центрального процессора. Сейчас видеокарты ATI и nVidia имеют не меньше двух видеоконтроллеров, работающих самостоятельно. Каждый из них управляет одним или несколькими дисплеями.

3. Видеопамяти.

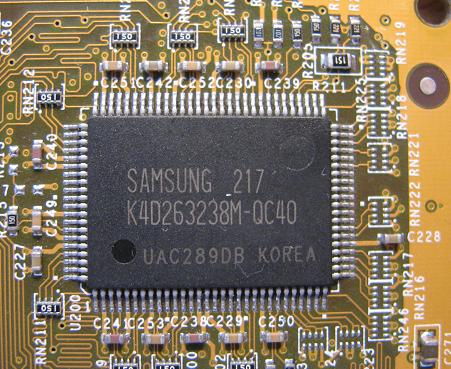

Микросхемы памяти видеокарты


Микросхемы памяти видеокарты


Микросхемы памяти видеокарты


Исполняет роль кадрового буфера для хранения изображений, генерируемых и изменяемых графическим процессором, выводимое на монитор. Промежуточные и не выводимые на экран монитора элементы также хранятся в видеопамяти. Следует отметить что помимо видеопамяти, находящейся непосредственно на видеокарте, графические процессоры обычно пользуются в ходе своей работы часть системной компьютерной памяти, доступ к которой через шину организует драйвер видеоадаптера. При использовании UMA (Uniform Memory Access) в роли видеопамяти может выступать часть всей системной памяти компьютера

4. ЦАП (цифро-аналогового преобразователя)

Преобразует изображение, формируемое видеоконтроллером. Устанавливает уровень интенсивности цвета, подаваемый на аналоговый монитор. Чаще всего ЦАП имеет четыре блока: три цифровых и один для хранения гамма-коррекции. Следует отметить, что мониторы и видеопроекторы подключенные к DVI для преобразования цифровых данных использует свои аналоговые преобразователи, которые не зависят от характеристик ЦАП видеокарты.

5. видео-ПЗУ

Микросхема ПЗУ видеокарты


Микросхема ПЗУ видеокарты


Микросхема постоянной памяти видеокарты


Постоянное устройство запоминания. Оно не используется видеоконтроллером на прямую. К нему может обращаться только центральный процессор. В ПЗУ хранится видео-BIOS, он также хранит системные данные интерпретируемые видеодрайвером в процессе работы.

6. Системы охлаждения

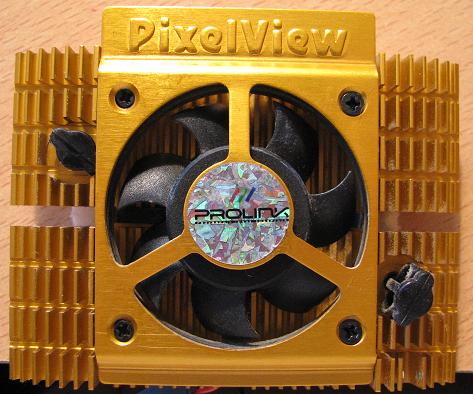

Охлаждение видеокарты


Сохраняет температурный режим видеокарты в допустимых пределах. Правильная и полная функциональная работа графического адаптера происходит с помощью специальной программы, поставляемой производителями видеокарты.
